Evacuation tronconique en alu des eaux pluviales

Evacuation tronconique en alu des eaux pluviales

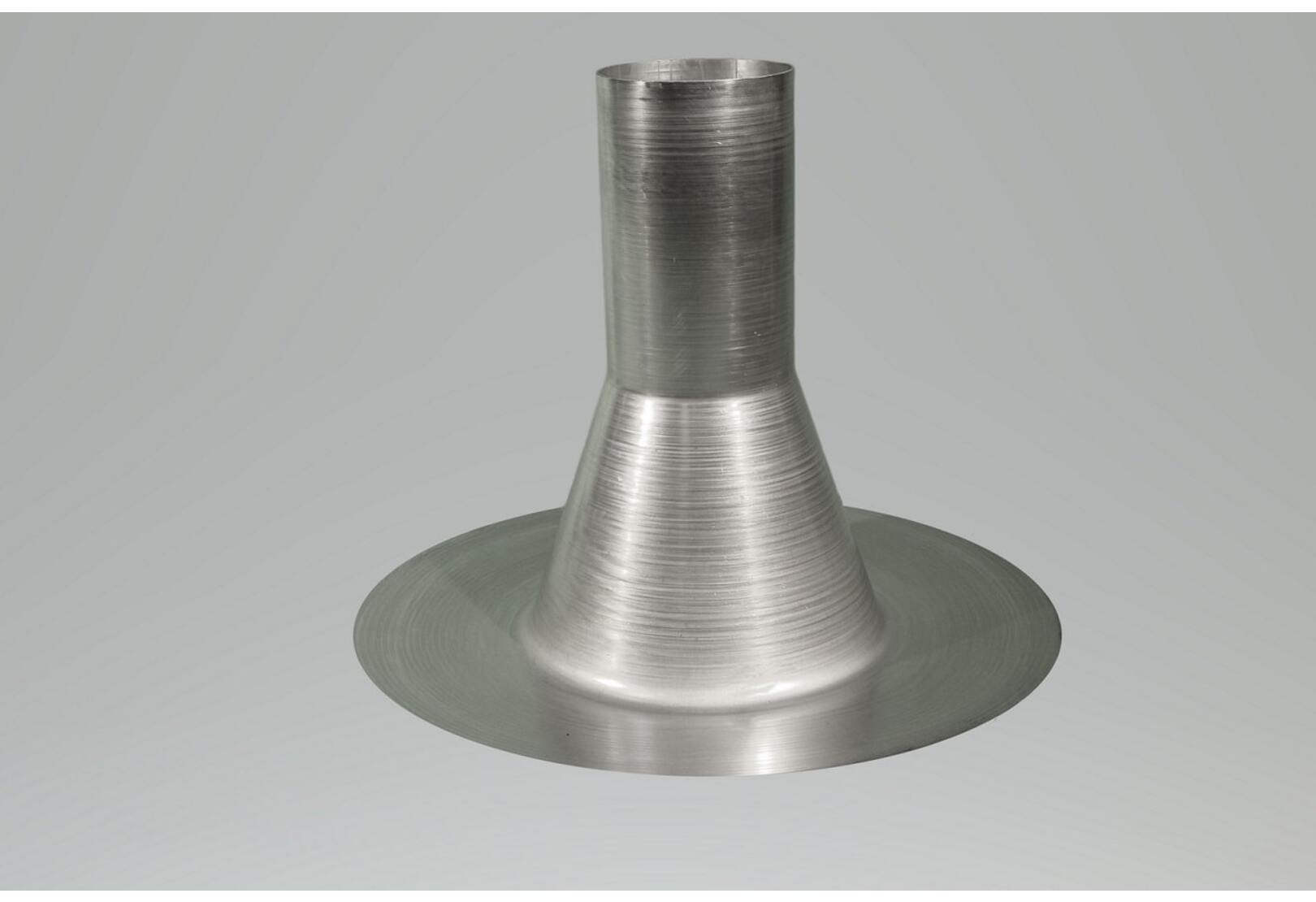

L’évacuation tronconique en aluminium ou moignon tronconique en aluminium est un élément des dispositifs d’Évacuation des Eaux Pluviales. Elle constitue notamment l’entrée d’évacuation des eaux pluviales.

  • Long. : 420 à 495
  • Diam. : 80-160 à 250-500
  • Ép. : 2 à 2.5
Produits liés / accessoires
Pare gravier monobloc
Pare gravier monobloc en galva pour toit plat

Le pare graviers monobloc pour toit plat est une protection contre les infiltrations de graviers et de feuilles dans les évacuations des eaux pluviales.

Détail produit
crapaudine toiture gouttière étanchéité

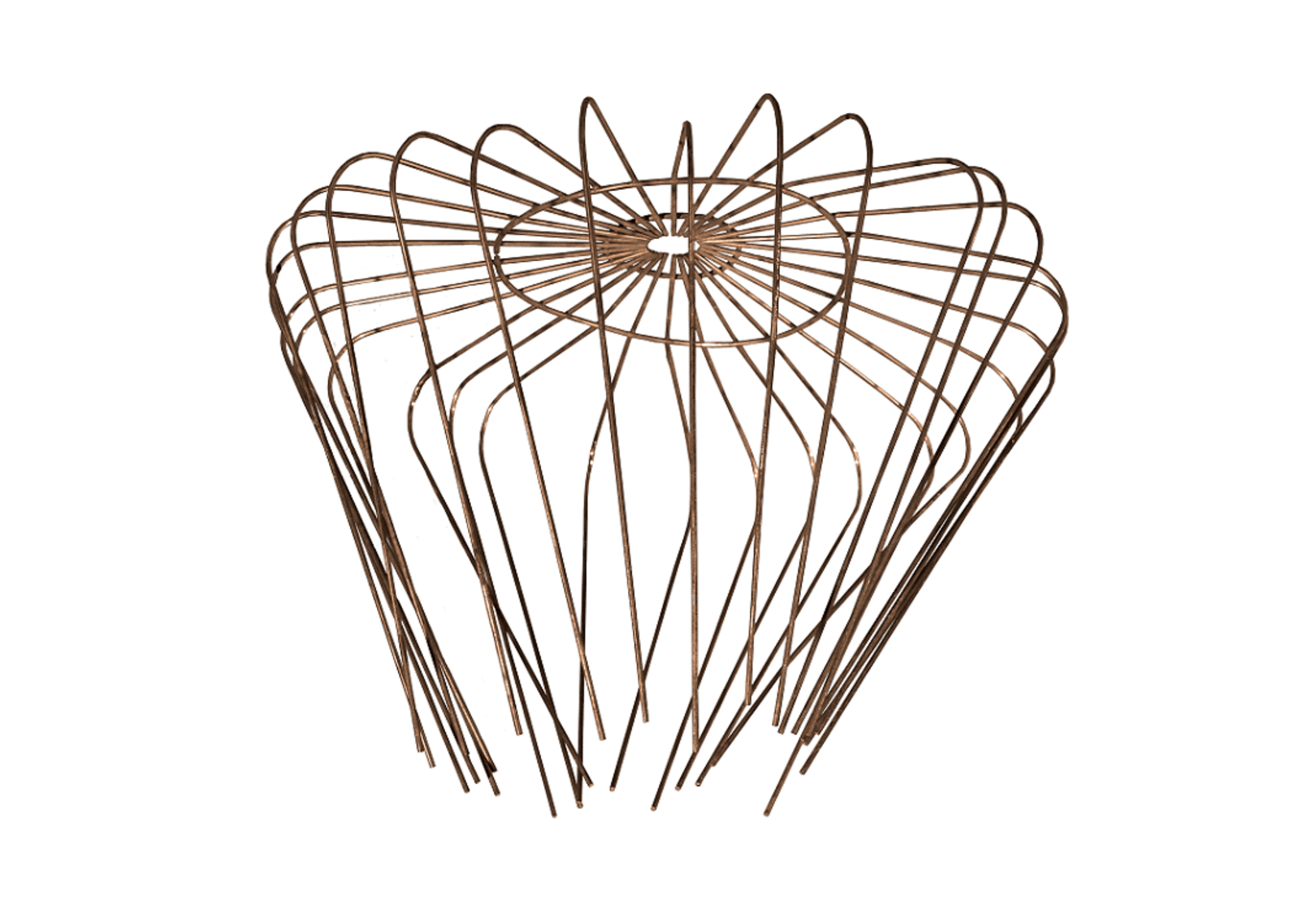

Crapaudine toiture

La crapaudine est un protège-gouttière destinée à assurer le bon fonctionnement du système d'évacuation des eaux pluviales

Détail produit

Toutes les déclinaisons

# Référence Désignation Long. Larg Diam. Diam. ext. Diam. int. Ép. Talon Hauteur Poids Dim. platine Conditionnement
RKTCAL/ALØ80-160 EP alu tronconique Ø80-160 420 _ 80-160 _ _ 2 _ _ _ _ _
RKTCAL/ALØ100-200 EP alu tronconique Ø100-200 450 _ 100-200 _ _ 2 _ _ _ _ _
RKTCAL/ALØ125-250 EP alu tronconique Ø125-250 490 _ 125-250 _ _ 2 _ _ _ _ _
RKTCAL/ALØ140-280 EP alu tronconique Ø140-280 510 _ 140-280 _ _ 2 _ _ _ _ _
RKTCAL/ALØ160-320 EP alu tronconique Ø160-320 540 _ 160-320 _ _ 2 _ _ _ _ _
RKTCAL/ALØ180-360 EP alu tronconique Ø180-360 390 _ 180-360 _ _ 2 _ _ _ _ _
RKTCAL/ALØ200-400 EP alu tronconique Ø200-400 420 _ 200-400 _ _ 2.5 _ _ _ _ _
RKTCAL/ALØ250-500 EP alu tronconique Ø250-500 495 _ 250-500 _ _ 2.5 _ _ _ _ _

La norme en matière d’installation des moignons tronconique

La mise en œuvre des systèmes d’Évacuation des Eaux Pluviale fait partie des gros œuvres et se réfère donc à l’annexe C de la norme NF P 10-203-1. Cette norme française présente les indications suivantes.

  • Une entrée d’eau doit collecter une surface inférieure à 700 m² maximum, 350 m² dans le cadre d’une EEP en déversoir et 200 m² dans le cadre d’une toiture accessible aux piétons.
  • N’importe quel point d’une terrasse doit obligatoire être situé à moins de 30 mètres du dispositif de collecte d’eau ou de l’entrée des eaux pluviales. Ce nombre baisse à 20 m s’il s’agit, là encore, d’une toiture accessible aux piétons.
  • Il est interdit de faire passer l’eau d’une toiture à une autre à travers les costières d’un joint de dilatation.
  • Une descente voisine ou un trop plein doivent impérativement être installés afin d’évacuer l’eau accumulée par l’engorgement d’une descente de terrasse.
  • Si la terrasse est composée de compartiments délimités par des poutres en allège, réaliser une traversée de ces poutres via des manchons est interdit.

Ainsi, une terrasse doit obligatoirement disposer de deux descentes ou d’une seule descente si cette dernière est accompagnée d’un trop-plein. Attention cependant, la norme NF P 10-203-1 stipule que même si deux descentes sont installées, un trop-plein pourrait tout de même s’avérer nécessaire si l’engorgement de l’eau risque de compromettre l’équilibre de la toiture.



Moignon tronconique ou moignon cylindrique : quelle différence ?

Une différence est à noter entre un moignon tronconique et un moignon cylindrique. Effectivement, ces deux installations servent à l’évacuation des eaux pluviales, cependant, la section du moignon d’une Évacuation des Eaux Pluviales (EEP) peut être soit constante, soit variable. Dans le premier cas, il s’agit d’un moignon cylindrique puisque l’eau s’écoulera à un rythme stable, mais restera limitée, notamment en cas de fortes pluies. À l’inverse, un moignon tronconique permettra d’évacuer des quantités d’eau variables.
